🛒 Modelagem de Banco de Dados: E-commerce (Marketplace)
Objetivo
Projetar a arquitetura de dados para uma plataforma de E-commerce complexa, contemplando o fluxo desde o cadastro de produtos por terceiros (Marketplace) até a logística de entrega e processamento de pagamentos múltiplos.
🎯 Visão Geral do Projeto
Diferente de um e-commerce simples, este modelo foi desenhado para suportar um cenário de Marketplace, onde os produtos podem vir tanto de fornecedores diretos quanto de vendedores terceiros. O projeto foca na normalização de dados e na integridade referencial para garantir que pedidos, estoques e entregas estejam perfeitamente sincronizados.
Utilizei o MySQL Workbench (.mwb) para criar a modelagem física e lógica.
📖 Regras de Negócio e Narrativa
A arquitetura foi construída sobre os seguintes pilares de negócio:
- Hibridismo: Suporte para produtos vendidos pela plataforma e por vendedores terceiros.
- Fornecedores: Todo produto possui um fornecedor de origem vinculado.
- Estoque: Controle de localização física dos produtos.
- Identificação Flexível: Cadastro suporta tanto Pessoa Física (CPF) quanto Pessoa Jurídica (CNPJ).
- Logística: O endereço do cliente é o trigger para o cálculo automático de frete.
- Carteira: Um cliente pode gerenciar múltiplas formas de pagamento.
- Composição: Pedidos podem conter múltiplos itens de diferentes vendedores.
- Status: Acompanhamento em tempo real desde a criação, cancelamento até a entrega final.
- Rastreio: Integração de código de rastreamento para controle logístico.
🏗️ Estrutura do Banco de Dados
🧩 Entidades Mapeadas
| Entidade | Atributos Chave |
|---|---|
| Produto | Nome, Descrição, Valor, Categoria |
| Cliente | Nome, Endereço, CPF/CNPJ (Especialização) |
| Pedido | ID, Status, Valor do Frete, Valor Total, Descrição |
| Pagamento | Instituição, Dados do Cartão, Vencimento |
| Entrega | Código de Rastreio, Status da Logística |
| Fornecedor/Terceiros | Razão Social, CNPJ |
🔗 Relacionamentos Complexos
[Pedido] N:M [Produto]: Tabela intermediária para itens do pedido.[Produto] N:M [Estoque]: Controle de disponibilidade por localidade.[Vendedores] N:M [Produto]: Permite o modelo de marketplace.
🗺️ Documentação Visual

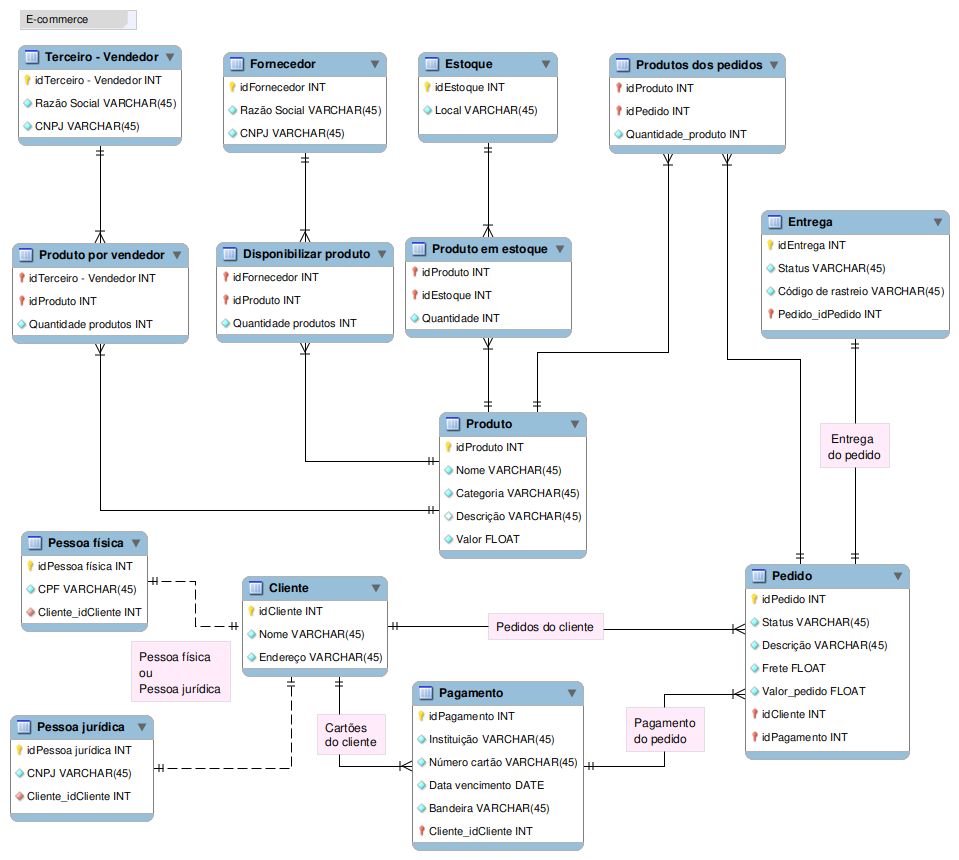

📐 Schema Lógico (EER)
Detalhamento técnico das tabelas e chaves estrangeiras:
📊 Schema Conceitual (UML)
Abstração das entidades e fluxos de informação:
Este repositório demonstra proficiência em Engenharia de Requisitos e Modelagem de Dados aplicada a ecossistemas de vendas digitais, desenvolvido por Ariel Shlomoh.
